聯系我們
| CONTACT公司總部：鄭州市大學南路電商港6號樓10層/11層
生產基地：河南省新密市來集鎮李堂工業園區
電 話： 0371-56777921
廠家直銷：139-3717-0928
郵箱：[email protected]

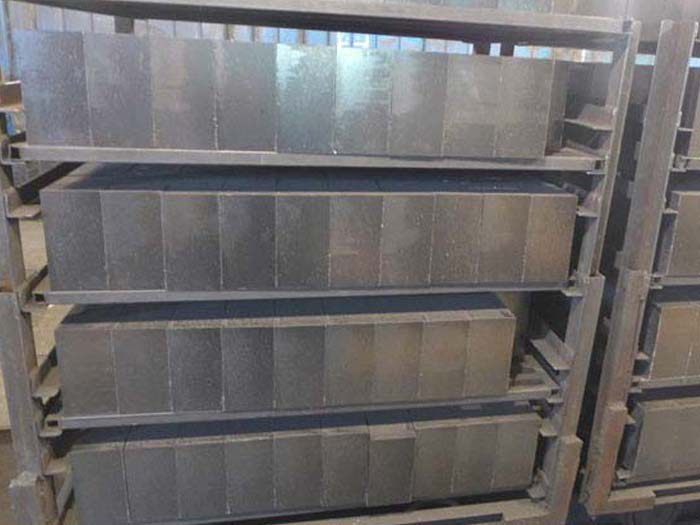

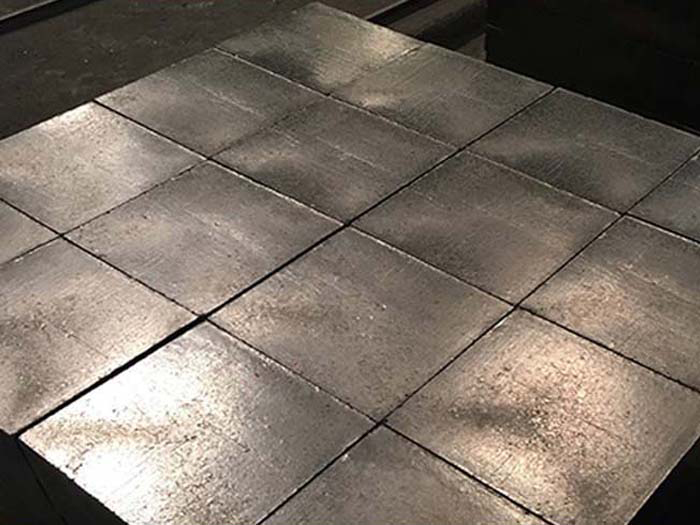

直接結合鎂鉻磚
發布時間：2016/8/25 16:24:07 點擊率： 來源:admin 作者：榮盛耐材 直接結合鎂鉻磚產品應用：
直接結合鎂鉻磚主要應用于水泥回轉窯、煉鋼電爐襯、精煉爐（RH上部槽、下部槽中間襯，VOD爐包壁）、有色冶金爐、玻璃窯蓄熱室、石灰窯、混鐵爐等。
鎂鉻磚以氧化鎂(MgO)和三氧化鉻(Cr2O3)為主要成分，方鎂石和尖晶石為主要礦物組分的耐火材料制品。這類磚耐火度高，高溫強度大，抗堿性渣侵蝕性強，熱穩定性優良，對酸性渣也有一定的適應性。制造鎂鉻磚的主要原料是燒結鎂砂和鉻鐵礦。鎂砂原料的純度要盡可能高，鉻鐵礦化學成分的要求為：Cr2O3：30～45%，CaO：≤1.0～1.5%。
直接結合鎂鉻磚產品性能：
直接結合鎂鉻磚是指由雜質含量較低的鉻礦和較純的鎂砂，在1700℃以上的溫度下燒成的制品�？乖院透邷匦阅芎�，抗熱震性能優良。還具有高溫結構強度高、荷重軟化溫度高，抗化學侵蝕能力強等特點。
直接結合鎂鉻磚相關理化指標：
項目 | 指標 | |||
ZMG-16A | ZMG-12A | ZMG-8A | ZMG-6 | |
MgO % | ≥60 | ≥68 | ≥75 | ≥75 |
Cr2O3 % | ≥16 | ≥12 | ≥8 | ≥6 |
SiO2 % | ≤1.5 | ≤1.5 | ≤1.5 | ≤2.5 |
顯氣孔率 % | ≤18 | ≤18 | ≤18 | ≤18 |
常溫耐壓強度 MPa | ≥40 | ≥45 | ≥45 | ≥45 |
0.2MPa荷重軟化開始溫度 ℃ | ≥1700 | |||
推薦新聞
在線咨詢(7*24)
電話咨詢
